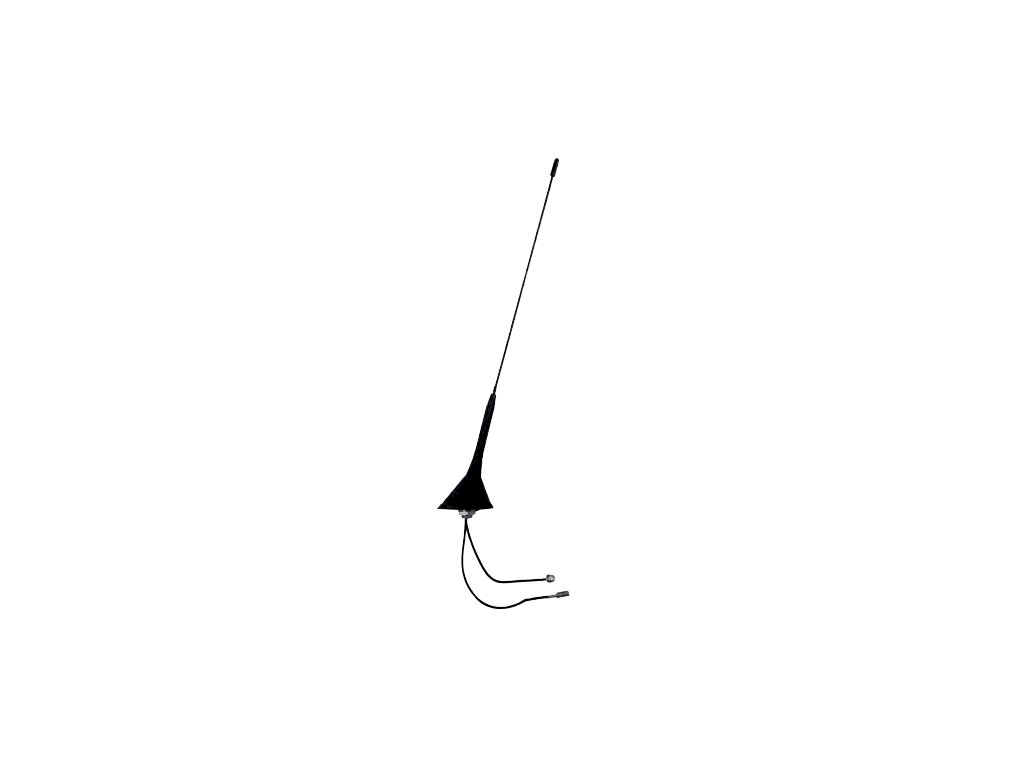

GTFLEXUG Vozidlová anténa UHF + GPS; GT FLEX UG 370/480 MHz

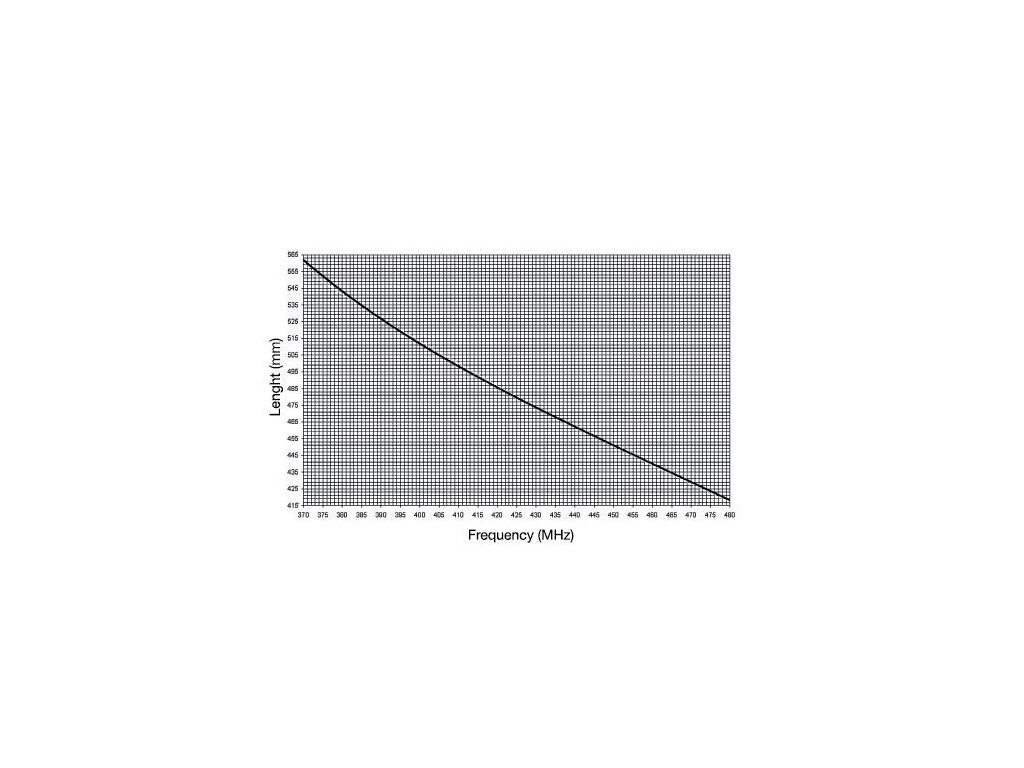

Kombinovaná vozidlová anténa UHF 370-480 MHz a GPS GT FLEX od italského koncernu TEDAP. UHF prut je laditelný a provozní frekvenci lze přizpůsobit dle požadavků uživatele. Provedení antény odpovídá běžným vozidlovým anténám, při použití diplexeru (splitteru) lze původní anténu nahradit a anténu GT FLEX použít i pro FM autorádio. Anténa je zakončena SMA konektory.
Kombinovaná vozidlová anténa UHF 370-480 MHz a GPS GT FLEX od italského koncernu TEDAP. VHF prut je laditelný a provozní frekvenci lze přizpůsobit dle požadavků uživatele. Provedení antény odpovídá běžným vozidlovým anténám, při použití diplexeru (splitteru) lze původní anténu nahradit a anténu GT FLEX použít i pro FM autorádio. Anténa je zakončena SMA konektory.
Elektrické parametry:
|
Typ: |
1/4 λ |
|
Frekvenční pásmo (MHz): |
370 ÷ 480 |
| Impedance (Ω): |
50 |
| VSWR na rezonanční frekvenci: | ≤ 2 |
| Polarizaci: |
vertical |
|
Zisk (dBb): |
0 |
|
Max VF výkon (W): |
30 |
GPS parametry:
| Typ: | Patch |
|
Frekvenční pásmo GPS (MHz): |
1575.42 ± 3 |
| VSWR na rezonanční frekvenci: |
≤ 2 |
| Polarizace: | RHCP |
| Zisk (dBi): |
1 min (70x70 ground plane) |
| Trvalý maximální výkon (W): | 30 |
| LNA GPS | |
|
Zisk (dB): |
29 typ. (5 Vdc power supply) |
|
Šumové číslo (dB): |
2 max. (5 Vdc power supply) |
|
Útlum (dB): |
28 min. (@1575.42±100 MHz) |
|
VSWR: |
≤ 2 |
|
Spotřeba (mA): |
30 max |
|
Výstupní impedance (Ω): |
5 |
|
Provozní napětí (Vdc): |
3 ÷ 5 |
Mechanické parametry:
| Typ připojení (kabel RG 174): | SMA (F) pro VHF SMA (M) pro GPS |
|
Délka prutu (mm): |
470 |
|
Materiál prutu: |
nerezová ocel |
| Montážní otvor (mm): | Ø 19 or 15 |
| Celková hmotnost (kg): | abt. 0.3 |
|
Teplotní rozsah (°C): |
-40 ÷ + 70 |
