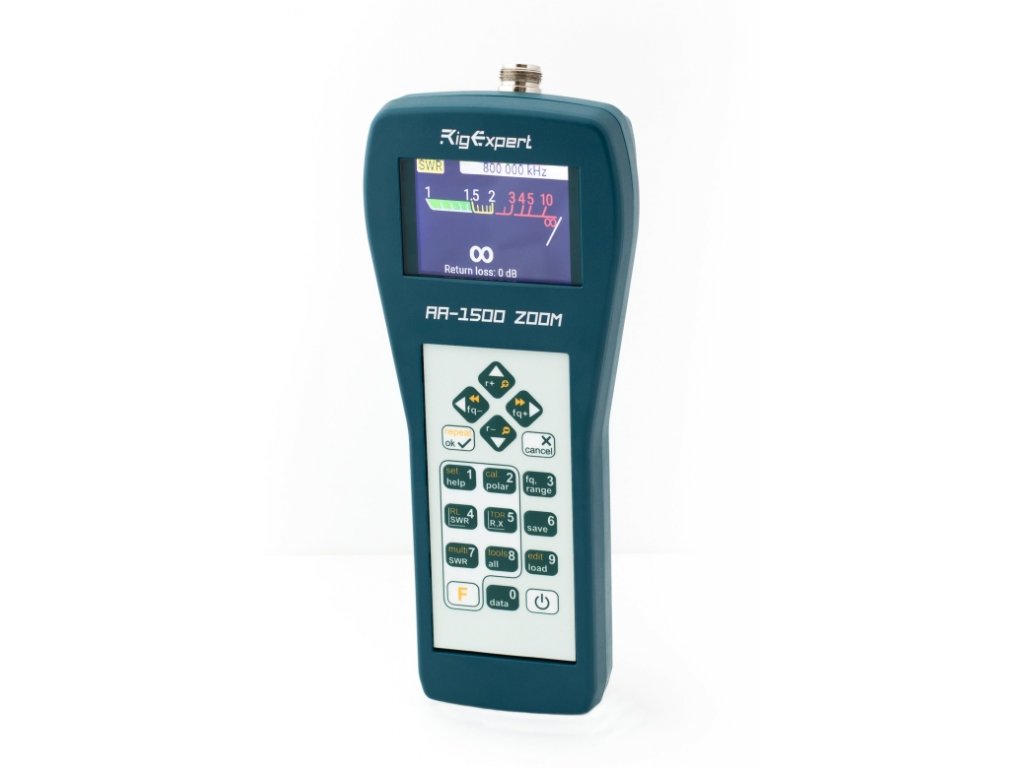

RIGEXPERT-AA-1500ZOOM Anténní analyzátor RigExpert AA-1500_ZOOM_NEW

Neohodnoceno
Značka: RigExpert

Anténní analyzátor s rozsahem 0,1-1500 MHz s grafickým zobrazením.
- výstupní výkon -10dBm na 50 ohmech
- referenční impedance - 25, 50, 75, 100, 150, 200, 300, 450 a 600 ohm
- rozlišení znaménka reaktance
- spolupráce s počítačem
- odolné provedení pro práci v terénu

Dostupnost Na objednávku
Kód: RIGEXPERT-AA-1500ZOOM
25 881,90 Kč 21 390 Kč bez DPH

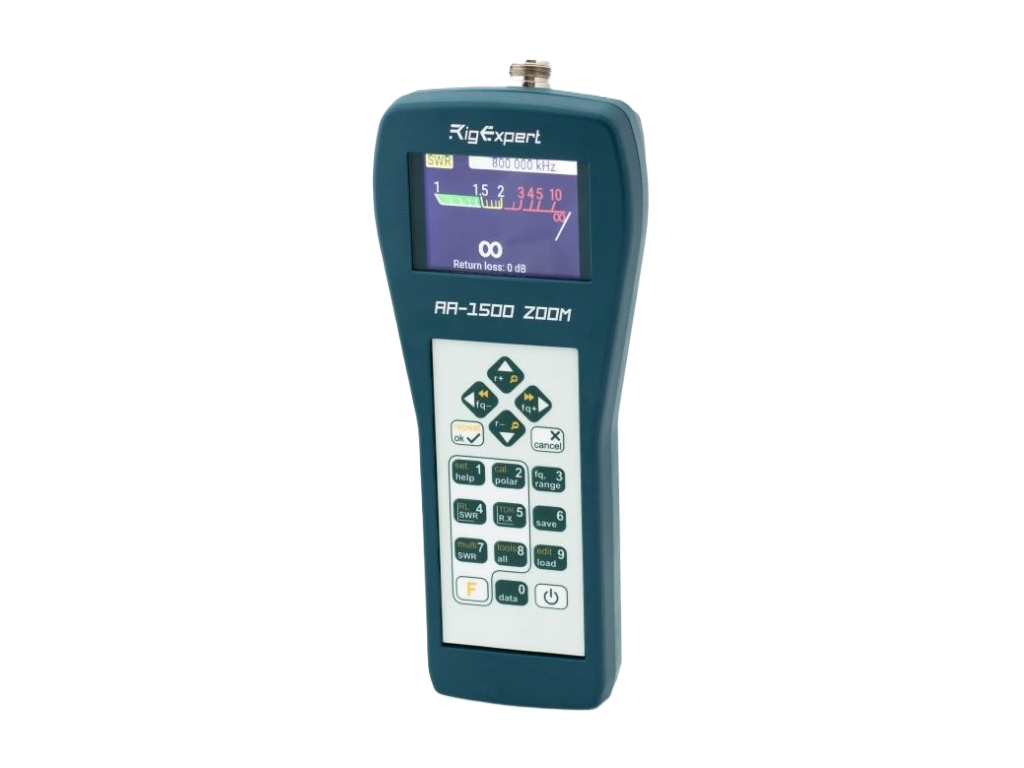

RIGEXPERT-AA-1500ZOOM Anténní analyzátor RigExpert AA-1500_ZOOM_NEW
Neohodnoceno
Značka: RigExpert

Nový model ant. analyzéru s rozsahem 0,1-1500 MHz

 - grafické zobrazení
- výstupní výkon -10dBm na 50 ohmech
- referenční impedance - 25, 50, 75, 100, 150, 200, 300, 450 a 600 ohm
- rozlišení znaménka reaktance
- spolupráce s počítačem
- odolné provedení pro práci v terénu


Grafický displej průběhu PSV a impedance (R + X) v zadaném frekvenčním rozsahu

Snadné ovládání, měření v různých režimech, možnost ukládání výsledků měření do pamětí k pozdějšímu
zpracování, propojení s počítačem.

S pomocí AA- lze provádět následující:

- rychlá kontrola parametrů antény
- naladění antény do rezonance
- srovnání charakteristik antény před a po určité události (např. déšť, vichřice apod.)
- výroba koaxiálních vedení a měření jejich délek
- měření kapacity a indukčnosti reaktivních zátěží

-----

Všechny anténní analyzátory Rig Expert jsou přenosné a na baterie. Můžete tedy provádět testy přímo na testovaném objektu. Grafický displej zobrazuje vliv ladění a změn na anténě. Jednoduché ovládání umožňuje pohodlné měření jako např SWR, ztráta odrazem, impedance, kabelové chyby, C a L na reaktivní zátěži a mnoho dalšího.

Funkce paměti (v závislosti na modelu) umožňuje rychle porovnávat různé antény. USB port umožňuje přenos měření data do počítače. To je užitečné pro pohodlné ukládání a dokumentaci výsledků měření po dlouhou dobu. Software pro Windows (32bitové a 64bitové verze) je k dispozici ke stažení zdarma. Lze použít i jiné operační systémy, jako je Linux a IOS. Rozhraní USB se také používá k nahrávání aktualizací firmwaru a ke snížení zatížení interního zařízení baterie při napájení přes USB.

Všechny analyzátory RigExpert lze také použít jako pulzní reflektormetry (TDR). U menších modelů to vyžaduje podporu počítače, u větších modely to lze provést i bez PC. Měření odrazu impulsu umožňuje přesnou lokalizaci závad (přerušení, zkrat atd.) v kabelu nebo měření délky kabelu.

Specifikace

Frekvenční rozsah: 0,1 až 1500 MHz

Zadání frekvence: rozlišení 1 kHz

Měření pro systémy 25, 50, 75, 100, 150, 200, 300, 450 a 600 ohmů

Rozsah měření SWR: 1 až 100 v numerickém režimu, 1 až 10 v režimu grafu

Rozsah R a X: 0…2000, -2000…2000

Režimy zobrazení: SWR, návratová ztráta, R, X, Z, L, C, Magnituda a Fázový úhel na jedné frekvenci, graf SWR (100 bodů). Tabulka SWR v pevných pásmech HAM podle regionů IARU (100 bodů), Kabelové nástroje (Faktor rychlosti a Měřič délky kabelu, Tuner, Tabulka ztrát kabelů, Tabulka impedance kabelů), TDR

Volitelně kalibrace otevřeného krátkého zatížení v režimech grafu SWR, R, X nebo Smith/polar graf.

RF výstup:

  • Typ konektoru: N
  • Tvar výstupního signálu: čtverec, 0,1 až 200 MHz. Pro vyšší frekvence se používají harmonické hlavního signálu.
  • Výstupní výkon: -10 dBm (při zátěži 50 Ohmů)

Napájení:

  • Tři 1,2V, 1800…3000 mAh, Ni-MH baterie, typ AA
  • 3 hodiny nepřetržitého měření, max. 2 dny v pohotovostním režimu při použití plně nabitých baterií
  • Když je analyzátor připojen k PC nebo DC adaptéru s USB zásuvkou, odebírá energii z těchto zdrojů

Rozhraní:

  • 320×240 barevný TFT displej
  • 6×3 klávesy na voděodolné klávesnici
  • Vícejazyčné nabídky a obrazovky nápovědy (angličtina – španělština – japonština)
  • USB připojení k osobnímu počítači
  • Bluetooth v. 4.2 (jednorežimový, třída B)

Příslušenství uvnitř krabice:

Měkké pouzdro, nabíječka baterií, dobíjecí baterie, kabel USB, adaptér N na UHF

Rozměry: 23x10x5,5 cm (9x4x2")

 Provozní teplota: 0…40 °C (32…104 °F)

Hmotnost: 650 g (23 Oz)
