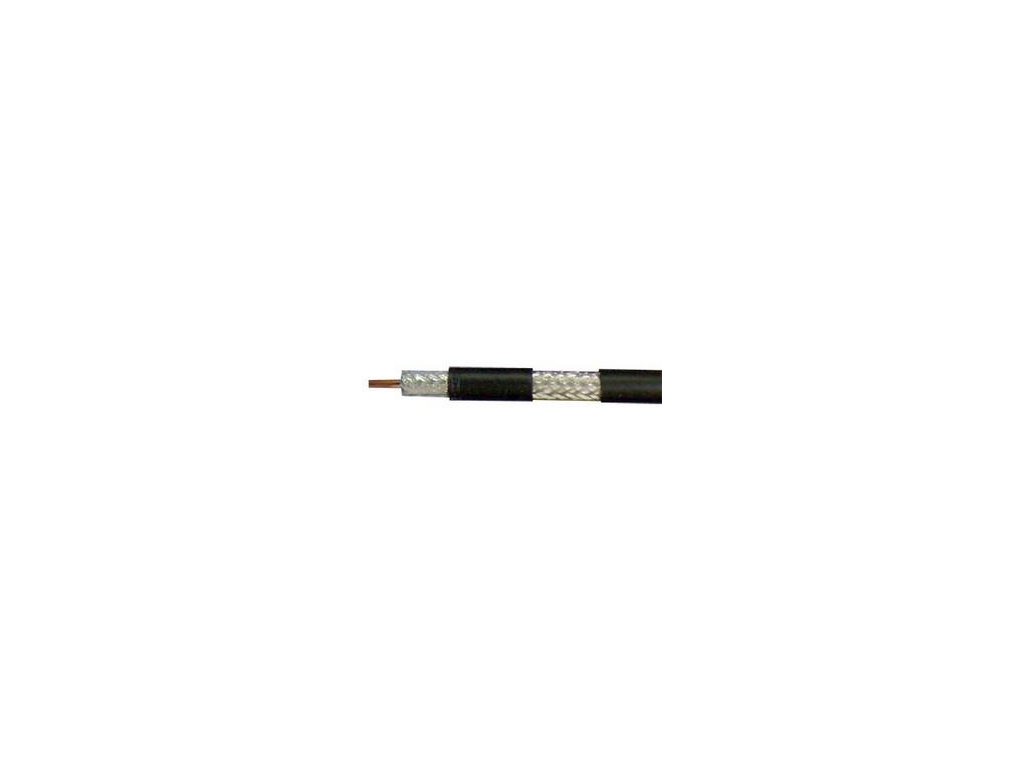

CVF-RLF10 Koax. kabel RLF-10, 0.2dB/ m útlum (silný koax.)

Neohodnoceno
Značka: OEM

Koaxiální kabel RLF-10, 50 Ohm, pěnové dialektrikum. Útlum 0,219dB/m na 2,5GHz, 0,34dB/m na 5GHz. Cena za 1m.

Dostupnost Skladem (>5 m)
Kód: CVF-RLF10
64,13 Kč 53 Kč bez DPH
CVF-RLF10 Koax. kabel RLF-10, 0.2dB/ m útlum (silný koax.)
Neohodnoceno
Značka: OEM

Specifikace RLF-10

Kabel pro aplikace velmi vysokého kmitočtu. Kabel RLF-10 má pěnové dielektrikum. Při jejich aplikaci je třeba použít konektory vyrobené pro specifický průměr vnitřního vodiče.

Vnitřní vodič, průměr Cu; 2,7 mm
Průměr dielektrika 7,8 mm
Dielektrikum Pěnové-PE
Průměr stínění 8,5 mm
Stínění Al fólie, opletení 12x6 Al, >85%
Průměr vnější izolace 10,3 mm
Vnější izolace PE/PVC
Mechanické vlastnosti
Hmotnost 157 g/m
Nejmenší dovolený poloměr 35 mm
Elektrické parametry
Stejnosměrný odpor 3 ohm/km vnitřní vodič, 6 ohm/km stínění
Impedance 50 ohm
Kapacitance 81 pF/m
činitel zkrácení 0,81
Koeficient odstínění >90 dB

Frekvence Útlum dB/m RLF-10
100 MHz 0,032
200 MHz 0,047
400 MHz 0,071
600 MHz 0,091
800 MHz 0,108
1000 MHz 0,124
2000 MHz 0,194
2500 MHz 0,219
3000 MHz 0,250
4000 MHz 0,290
5000 MHz 0,340
6000 MHz 0,381
